標簽芯片參數指標解讀

關于標簽芯片，我們需要關注的參數和指標有哪些呢，或者說在我們項目中芯片選型時如何選擇合適的芯片呢？本節內容將通過Ucode 7這款芯片展開講解。

1.存儲區

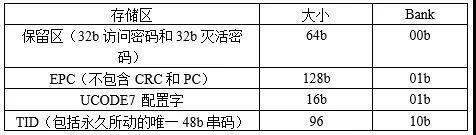

選擇一顆超高頻RFID標簽芯片，首先要看其存儲區的配置，如表3-5所示U Code7芯片存儲區配置表，該芯片只有Bank 0、Bank 1和Bank2，沒有Bank 3 用戶區，也就是說這個芯片具有64比特保留區，128比特EPC（不包含CRC和PC），96比特的TID，0比特的用戶區，另外多了16比特的配置字（ConfigurationWord）放在EPC區。

現階段主流芯片的保留區和TID區的大小都是固定的，分別是64比特和96比特。EPC的長度一般是128比特固定，關于配置字放在哪里不重要，不影響整體使用。

從項目角度分析，由于不具有用戶區，只能支持在線讀取的項目，如果客戶提出離線應用和大量的數據保存則不能選擇這款芯片。另外由于EPC長度定死，則如果客戶需要定制不同長度的EPC，如需要快速讀取64比特EPC或使用加長編碼的256比特EPC，該芯片都無法滿足。所以該芯片的定位為海量服裝物流應用。

2.物理參數

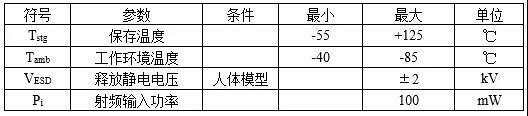

其次要關注的是標簽芯片的物理參數，如表3-6所示，該芯片的保存溫度（Tstgstorage temperature）為-55攝氏度到125攝氏度；工作環境溫度（Tambambient temperature）為-40攝氏度到85攝氏度；最大釋放靜電電壓（VESD electrostatic discharge voltage）為2kV；其射頻輸入最大功率為100mW。

其實芯片可以在環境溫度限制外的更低溫度和更高溫度工作，只是靈敏度變化比較大，廠商不作保證。關于其存儲溫度，筆者也做過大量測試，在接近200°的高溫箱中持續兩周后，數據的保存是沒有任何問題的（但不保證是否影響后續多年的保存壽命）。現在市場上的主流芯片筆者都做過測試，測試結果都與Ucode 7類似，所以大家在做項目的時候可以做一些超過說明限制的開拓項目。

主流標簽芯片的ESD都是2KV。有一些項目需要標簽的靜電防護等級很高，那是針對標簽的，只需要把標簽用各種絕緣體材料與外界隔離開即可滿足要求。一些電力應用中需要超高的ESD等級，需要采用更厚的絕緣材料，以及采用閉合環的天線設計才能滿足。

關于芯片RF腳最大輸入功率，如果不是直接連閱讀器一般不會有超過100mW的可能性，傳統的標簽應用大可放心。但如果使用的是封裝芯片（SOT、QFN）與閱讀器直連工作，需要注意這個問題。

3.性能參數

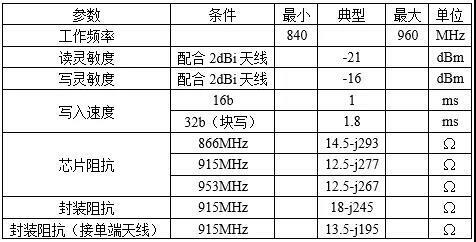

與標簽芯片性能相關的參數是工作頻率、靈敏度及其阻抗等，如表3-7所示：

• 芯片的工作頻率為840MHz到960MHz，適合全球所有頻段的超高頻RFID應用；

• 其讀靈敏度為-21dBm，這里要注意該靈敏度為配合2dBi的天線的標簽靈敏度，也就是說芯片的讀靈敏度為-19dBm，寫靈敏度同理需要減去2dB，為-14dBm；

• 寫入速度（Encodingspeed），是描述標簽寫入快慢的一個參數；

• 芯片的阻抗值是給天線設計人員使用的，其給出了在歐洲、美洲和日本的三個中心頻率的阻抗值，同時給出了芯片封裝后的阻抗值（Typical assembled impedance）從而更方便設計人員使用。

其中需要注意的有：

• 雖然芯片的工作頻率是840MHz~960MHz全頻段，但是其靈敏度并不是在所有頻率點都一樣好的，不同的芯片有一定的差別，讀者在設計寬帶標簽的時候需要特別注意。

• 關于靈敏度，一般芯片靈敏度在-18dBm左右即可，當然靈敏度越小越好。

• 關于寫入速度，在需要寫入的項目里面是一個很重要的指標（多數項目只做初始化時寫入一次），Ucode 7的寫入速度在同類型產品中速度是最快的。如果需要更快的寫入速度，只能選擇富士通的鐵電標簽（4.3.3節中廠商代碼10的那家公司）。其寫入速度為納秒級別，壞處是讀寫靈敏度都比較差。

4.存儲參數

最后要考慮的參數是存儲器的特性，如表3-8所示：該芯片數據保存時間tret（retentiontime）在環境溫度小于55攝氏度的情況下可以達到20年，其存儲器的重復寫入次數Nendu（write endurance）為10萬次。

市場上的標簽芯片，一般都聲稱數據保存時間大于10年，有的聲稱20年，有的50年，至今沒有一個廠商的產品在真實環境驗證過（市場上與超高頻RFID相關NVM和EEPROM都是在最近十多年發明的）。除非項目要求存儲100年，一般存儲要求的項目就放心大膽的接吧。關于寫入次數，一般的芯片廠商聲稱重復寫入次數在10萬次到100萬之間，由于超高頻RFID特性不在于加密和支付，所以至今未見一個項目要求寫入次數大于10萬次的，對此也不用擔心。
